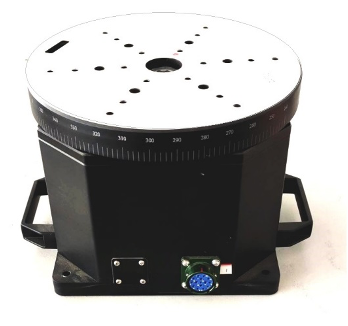

单轴转台ZNST220

概述

单轴转台是一种能够以高精度旋转物体的仪器，其原理是利用电动机驱动一个旋转轴，将被测物体装置在该旋转轴上，然后测量旋转轴的转角，从而计算被测物体的旋转角度和速率。

ZNST220单轴转台用于速率陀螺及其惯性测量组合的各种位置、速率试验与检测。该转台具有位置控制、速率功能；触摸屏控制和数据采集、处理及显示功能；限速设定和超速保护功能。

单轴速率转台广泛应用于航空航天、机械制造、光学等领域，可以用于测试和校准飞行器、导弹、卫星、惯性导航系统等的姿态和稳定性；也可以用于制造和测试高精度陀螺仪、惯性测量单元等器件；同时也可以用于光学研究中的相位测量、光纤陀螺等应用。

技术参数

(1)        台面和负载

台面材料：超硬铝

台面最大负载重量：最大8Kg

台面尺寸：不小于φ200mm

台面平面度：0.03mm

台面端面跳动：0.04mm

(2)        主要技术指标

轴系回转精度：±20″

角位置范围：连续无限

角位置精度：优于±1′

角速率范围：±0.01°/s～±400°/s

最大角加速度：100°/s2

(3)        可靠性

连续工作时间：24h

平均无故障工作时间：1000h

转台具有良好的电磁兼容性。

转台具有过流、超压保护功能，断电保护功能，角速度超速功能。

(4)        滑环

滑环采用10环道，2A/路。
