惯性导航教学实验平台 3DM-GD20

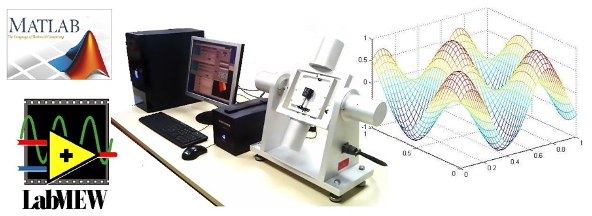

概述

惯性导航教学实验系统 3DM-GD20 标配双轴电动转台、转台采集控制器和AHRS航姿参考系统，该传感器由九轴惯性测量组合，包含三轴陀螺仪、三轴加速度计、三轴磁强计传感器，能满足导航、制导与控制专业的学生了解惯性导航及飞行控制原理，有助于学生理解、熟悉、掌握惯性导航/航向姿态/运动状态采集的原理、技术及其应用，也可以满足其它专业如飞行技术、航海技术、无人机技术、测绘技术等不同专业的惯性导航技术的科研和教学的使用。还可设计开发各类飞行器、车辆、船舶、机器人、工程机械、穿戴式等各类运动载体测量及控制的创新实验。虽然我们完善了该系统的实验教学功能，同时，该系统也是一个二次开发平台，可以作为其他项目的数据采集验证平台。

特点

• 安全性高，避免了学生操作传统转台的危险性，使得惯导实验普及化；
• 配备低成本电动转台，可做定量实验，更好的掌握惯导/航姿/运动传感技术；
• 提供全面的相关教学和实验配套服务，减轻教师的负担；
• 集成度高，包含了各类导航相关传感器；
• 实验覆盖全面，从单一运动传感器实验到所有运动传感器融合的综合实验；
• 通过自身在国内惯导/航姿/运动传感领域的领先技术，实现惯导安全性/航姿/运动传感实验室方案的不断升级，真正使高校教学/实验/科研水平跟上技术发展的潮流；
• 可根据课程需要定制实验；
• 系统集成了多种模型，能够完成各个学科，包括航天，航空，航海，陆地等载体的惯性导航实验项目；

系统构成

        双轴电动转台（TT-3DM-2E-10）、转台采集控制器（CC-3DM-2E-10）、惯导航姿参考系统（3DM-E10A）、信号连接及电源电缆、产品配套软件、实验指南及使用说明书。

技术参数

(1)双轴电动转台（TT-3DM-2E-10）

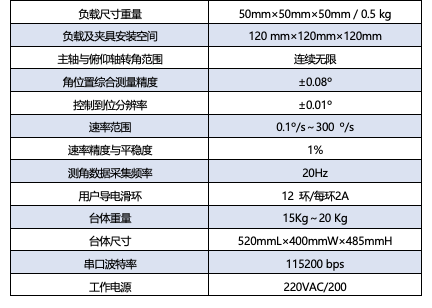

机械台体采用UO形铝合金框架结构，由内环横滚轴框架和外环俯仰轴框架组成相互垂直的转动架构，采用直流电机驱动旋转，实现三维空间任意位置和角度的姿态测量。具有位置、速率和摇摆三种测试功能。技术指标如下：

(2)双轴采集控制器(CC-3DM-2E-10)

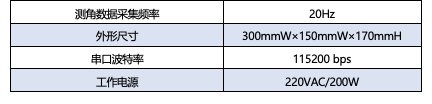

采集控制器通过USB或串行接口连接计算机实现航姿模块信号的采集与电动转台的测量控制。

(3)惯导/航姿参考系统(3DM-E10A)

3DM-E10A是一款微型的全姿态测量传感装置，它由三轴MEMS陀螺、三轴MEMS加速度计、三轴磁阻型磁强计等三种类型的传感器构成。三轴陀螺用于测量载体三个方向的的绝对角速率，三轴加速度计用于测量载体三个方向的加速度，在系统工作中，主要作用是感知系统的水平方向的倾斜，并用于修正陀螺在俯仰和滚动方向的漂移，三轴磁阻型磁强计测量三维地磁强度，用于提供方向角的初始对准以及修正航向角漂移。可提供的输出数据有：原始数据、四元数、姿态数据等。技术指标如下：

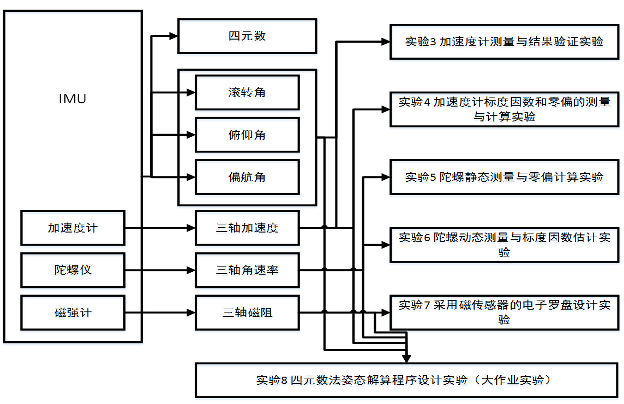

基础实验方案

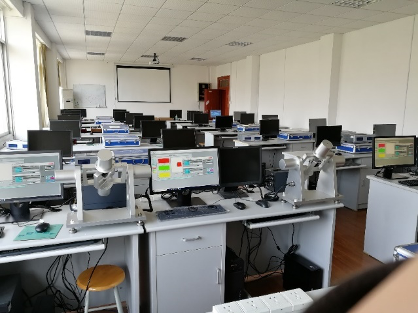

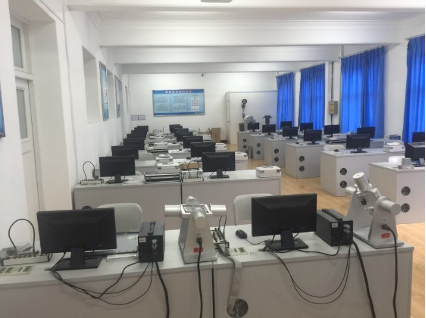

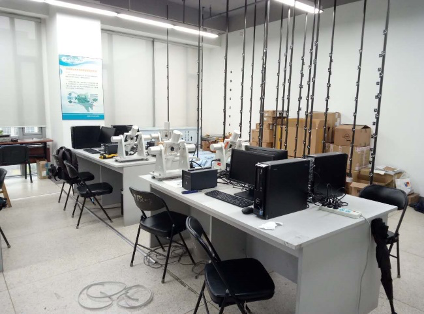

应用实例
