单轴立卧速率位置转台 ZNST350

概述

       单轴转台是一种能够以高精度旋转物体的仪器，其原理是利用电动机驱动一个旋转轴，将被测物体装置在该旋转轴上，然后测量旋转轴的转角，从而计算被测物体的旋转角度和速率。

        ZZNST350单轴转台是为光纤陀螺、IMU的研究试验、生产调试和维修校准而研制的专用精密设备，主要用于速率、位置和摇摆功能试验，具有立卧两用、携带方便（小型化）、购置成本低（高性价比）、性能稳定、运转可靠、操作简单等特点。设备也可以用于其它惯性元件及装置的试验测试。

       单轴速率转台广泛应用于航空航天、机械制造、光学等领域，可以用于测试和校准飞行器、导弹、卫星、惯性导航系统等的姿态和稳定性；也可以用于制造和测试高精度陀螺仪、惯性测量单元等器件；同时也可以用于光学研究中的相位测量、光纤陀螺等应用。

技术参数

(1)        台体重量：≤25Kg；

(2)        台体体积约：310mm×300mm×200mm；

(3)        承载能力：最大30Kg（立式），10kg（卧式）；

(4)        台面尺寸：Φ300mm；

(5)        台面平面度：0.02mm；

(6)        台面跳动量：0.02mm；

(7)        转角范围：连续；

(8)        倾角回转精度：±2″；

(9)        角位置测量分辨率：0.0001º；

(10)        角位置测量精度：优于±4″；

(11)        角速率范围：±0.001º/s～±500º/s；

(12)        角速率精度与速率平稳度：

在不大于1°/s时，5×10-3（1°平均）；

当1°/s<ω<10°/s时，5×10-4（10°平均）；

当ω≥10°/s时，5×10-5（360°平均）。

(13)        最大角加速度： 500º/s2；(最大负载立式装态下)；

(14)        滑环：30环

(15)        转台具有过流、超压保护功能，断电保护功能，角速度超速功能。

环境要求

• 电源：220V±10%  50Hz  2kW；
• 环境温度：10℃～35℃；
• 相对湿度：≤80%RH；

数据处理方法按国军标GJB1801-93惯性技术测试设备主要性能试验方法行。

摇摆要求：最大负载条件下满足1°/1Hz、1°/2Hz、2°/1Hz摇摆。（立式装态）

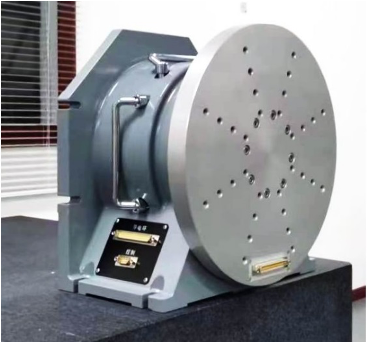

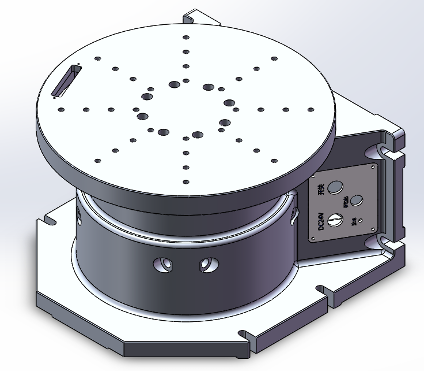

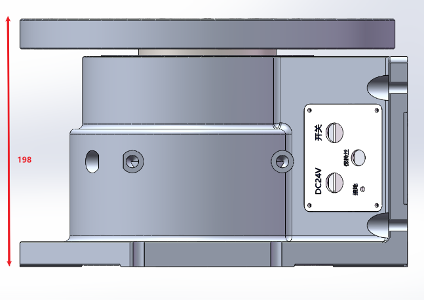

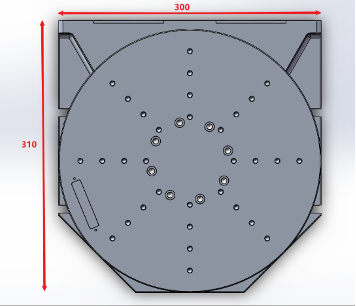

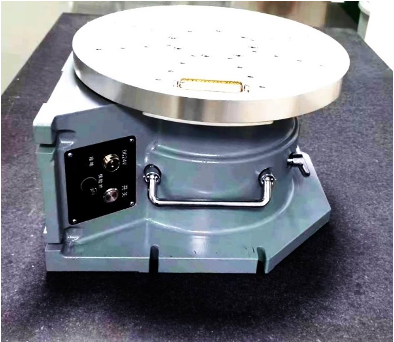

三维图如下：
